Guida completa all'accoppiamento magnetico permanente

Guida completa alla selezione di giunti magnetici permanenti: innovazioni e best practice del settore

10 giugno 2025

Rivoluzionare l'efficienza industriale: l'ascesa dei giunti magnetici permanenti

In un'epoca dominata dalla transizione energetica e dall'automazione industriale, i giunti magnetici permanenti (PMC) si sono affermati come tecnologia fondamentale per i sistemi di trasmissione della coppia. Recenti progressi, tra cui brevetti di colossi del settore come Sinopec Oilfield Service Corporation e progetti innovativi dell'Università di Jiangsu, stanno rimodellando il modo in cui le industrie selezionano e implementano i PMC. Questo comunicato stampa approfondisce le ultime innovazioni, i criteri di selezione e le applicazioni specifiche per settore, a supporto di ingegneri e decisori.

1. Principi fondamentali degli accoppiamenti magnetici permanenti

I PMC trasmettono la coppia attraverso campi magnetici senza contatto fisico, eliminando l'usura e riducendo i costi di manutenzione. I componenti principali includono:

Magneti permanenti: in genere sono al neodimio e sono disposti in modo da generare un campo magnetico ad alta intensità.

Gruppo conduttore: ruota all'interno del campo magnetico, inducendo correnti parassite per produrre coppia (come descritto nel brevetto CN 119382454 A di Sinopec).

Sistemi di gestione termica: essenziali per dissipare il calore dalle correnti parassite, come sottolineato nella progettazione PMC di Sinopec incentrata sulla perforazione.

2. Innovazioni all'avanguardia nella tecnologia PMC

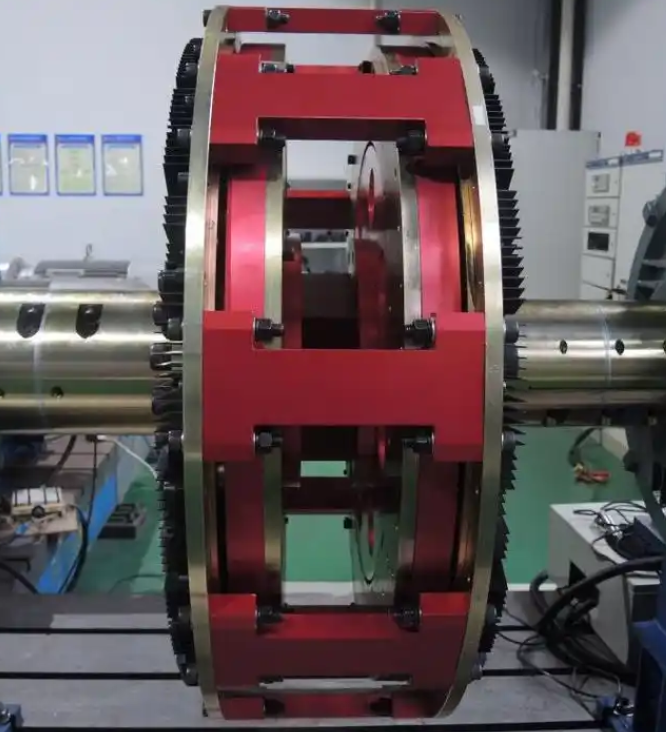

2.1 PMC ottimizzato per la perforazione di Sinopec

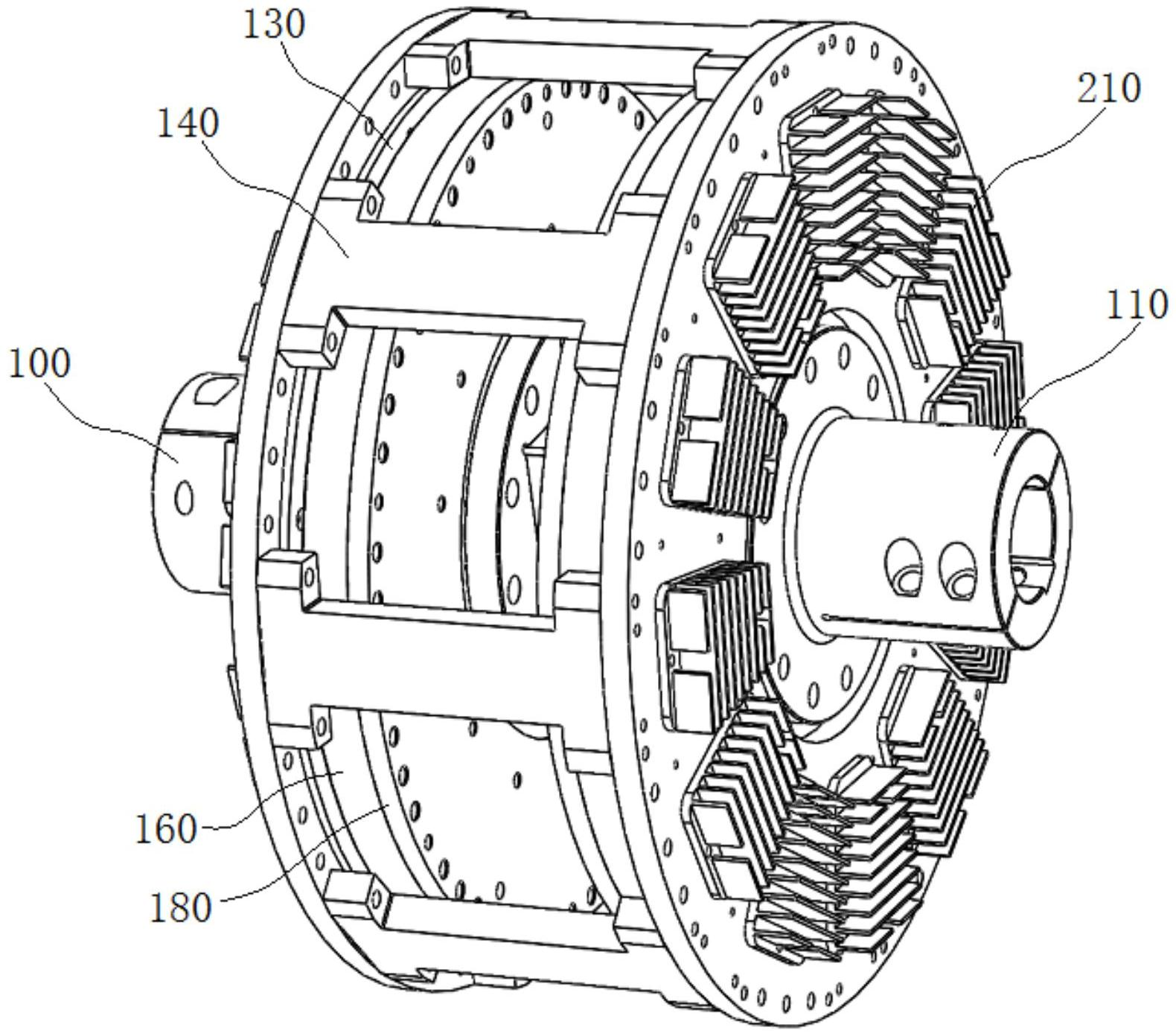

Il brevetto Sinopec del 2025 introduce una configurazione del conduttore a doppio strato per ridurre le temperature di esercizio del 15-20%. Le applicazioni nella trivellazione petrolifera dimostrano un aumento del 30% della durata dei componenti in condizioni di coppia elevata.

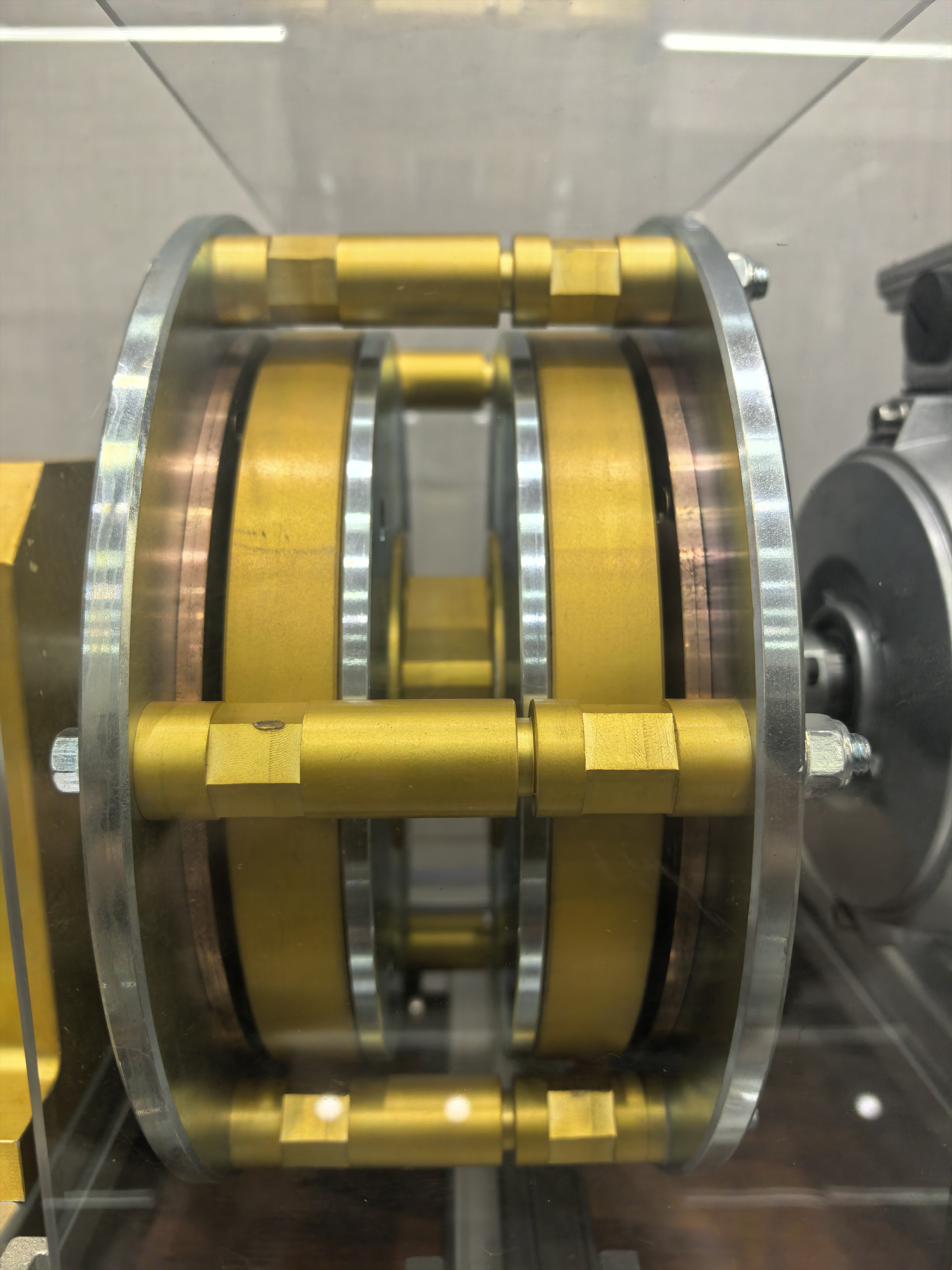

2.2 PMC asincrono a doppio tamburo regolabile dell'Università di Jiangsu

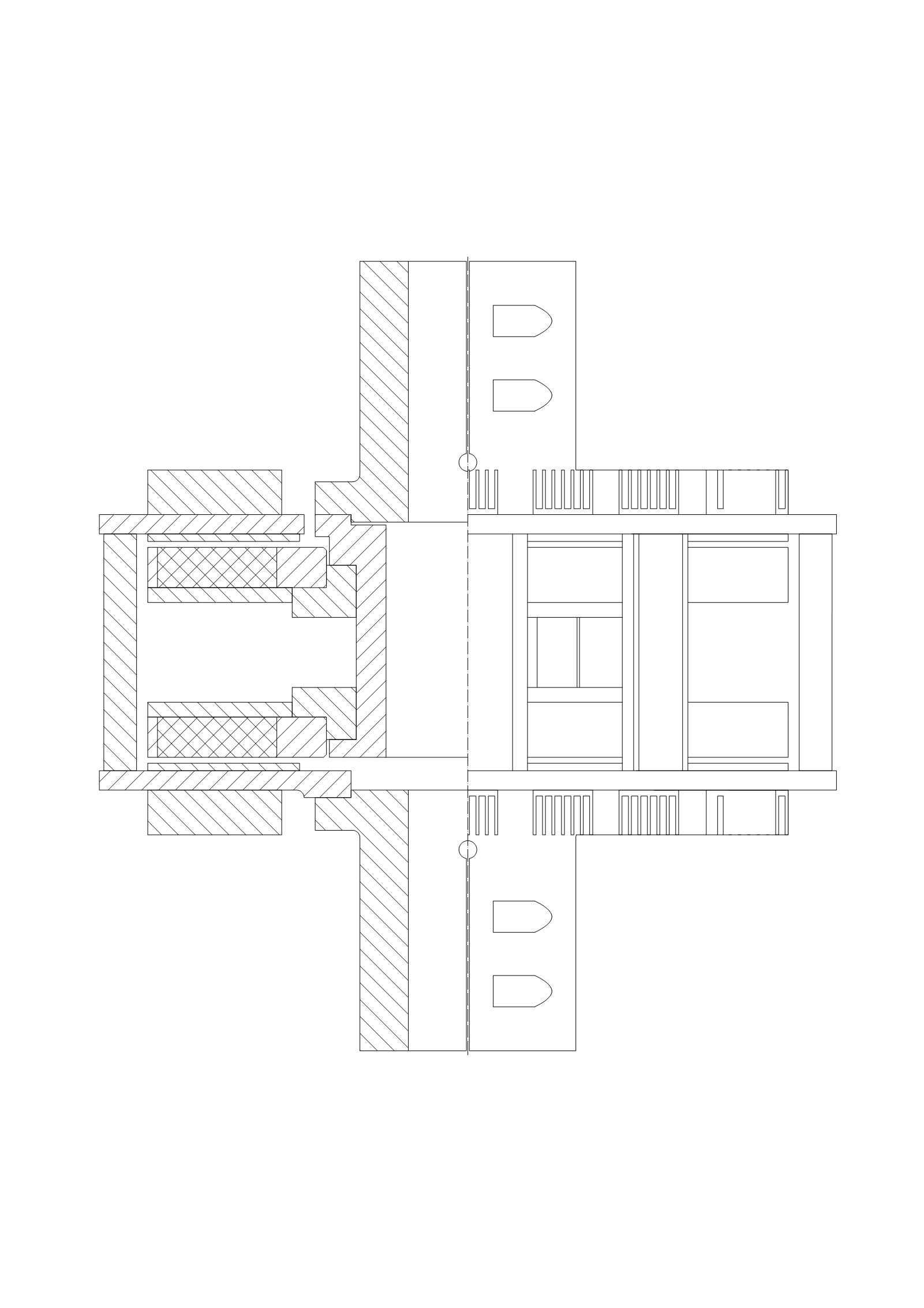

Questo design (CN201520148142.2) sfrutta strutture magnetiche bilaterali e magnetizzazione ortogonale per aumentare la densità di coppia del 40%. Il suo effetto autoschermante riduce al minimo la dispersione di flusso, rendendolo ideale per macchinari pesanti e sistemi di pompaggio.

3. Criteri di selezione dei giunti magnetici permanenti: un quadro a cinque pilastri

3.1 Requisiti di coppia

Bassa coppia (<500 Nm): PMC a tamburo singolo con magnetizzazione radiale (economici per sistemi HVAC).

Coppia elevata (＞5.000 Nm): modelli a doppio tamburo, come quelli dell'Università di Jiangsu, che utilizzano configurazioni di magneti assiali-conici.

3.2 Prestazioni termiche

Materiale del conduttore: i compositi rame-alluminio bilanciano conduttività e peso.

Sistemi di raffreddamento: il brevetto di Sinopec mette in evidenza dissipatori di calore integrati e canali di flusso dell'aria per le piattaforme di perforazione.

3.3 Adattabilità ambientale

Resistenza alla corrosione: custodie in acciaio inossidabile per applicazioni marine.

Protezione dalla polvere: guarnizioni con grado di protezione IP67 per l'industria mineraria e del cemento.

3.4 Efficienza energetica

I giunti magnetici permanenti riducono le perdite di energia del 12-18% rispetto ai giunti meccanici, in linea con gli obiettivi globali di neutralità carbonica.

3.5 Analisi costi-benefici

Costo iniziale: dal 20 al 30% superiore rispetto ai giunti a ingranaggi.

Risparmi nel corso della vita utile: manutenzione ridotta del 50% e riduzione del consumo energetico del 25% in 10 anni.

4. Applicazioni specifiche del settore

4.1 Perforazione di petrolio e gas

I PMC di Sinopec alimentano ora oltre 200 impianti di perforazione per pozzi profondi, riducendo i tempi di fermo del 45% grazie ai conduttori a temperatura controllata.

4.2 Trattamento delle acque reflue

I PMC regolabili dell'Università di Jiangsu consentono il controllo della velocità variabile nelle pompe centrifughe, riducendo il consumo energetico del 22% nello stabilimento Xinlong di Shanghai.

4.3 Energia rinnovabile

I parchi eolici offshore adottano i PMC per la trasmissione della coppia senza ingranaggi, raggiungendo un tempo di attività del 99,5% nelle installazioni del Mare del Nord.

5. Tendenze del mercato e prospettive future

Dimensioni del mercato PMC nel 2025: stimate a 4,2 miliardi di dollari, trainate dalla crescita industriale nell'area Asia-Pacifico.

Tecnologia di nuova generazione: le PMC ibride con materiali superconduttori puntano a raddoppiare la capacità di coppia entro il 2030.

Conclusione

Dalle innovazioni termiche di Sinopec alle innovazioni ad alta coppia dell'Università di Jiangsu, la selezione dei PMC richiede ora una comprensione approfondita dei parametri operativi e delle esigenze del settore. Mentre le industrie danno priorità alla sostenibilità e all'affidabilità, i PMC sono pronti a ridefinire la trasmissione di potenza meccanica.
